Costco Wholesale
Un calendrier agressif et un fort changement de pente ne font pas le poids face au Belgard Diamond Pro HD
Chaque projet commence avec un but

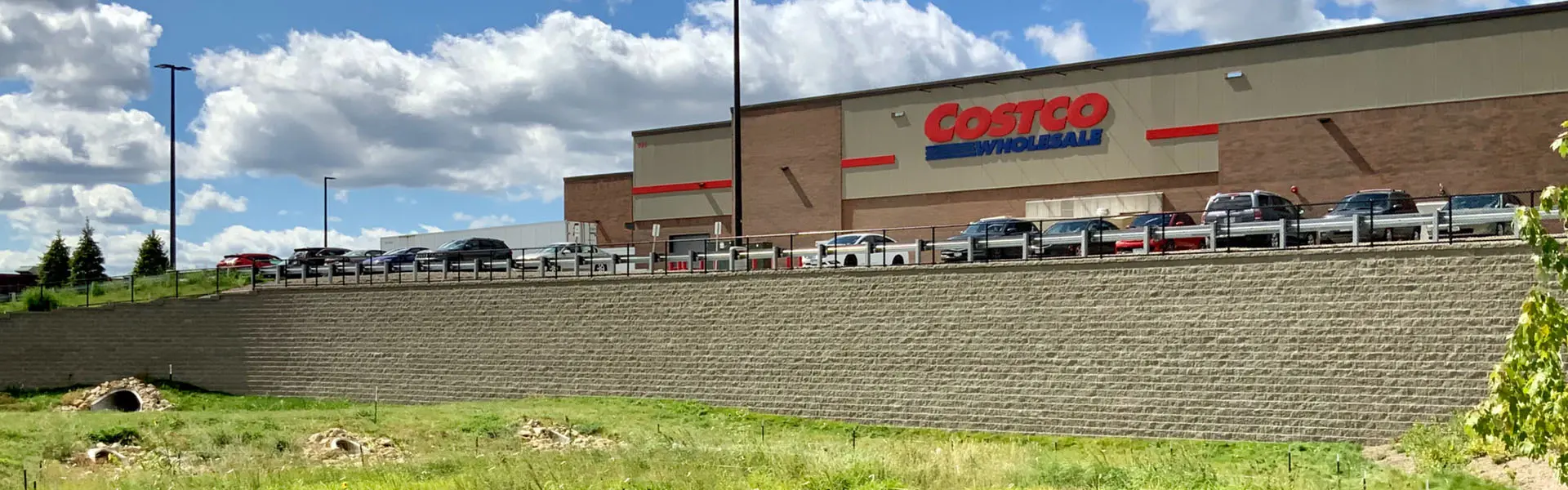

En 2019, Costco Wholesale a entrepris d’ouvrir un nouveau complexe d’entrepôts et de stations-service de 152 000 pieds carrés à Eagan, au Minnesota. La première pelletée de terre a eu lieu au printemps, avec un calendrier d’achèvement exigeant de sept mois. Cependant, le terrain choisi par la compagnie avait une différence de pentes de plus de 50 pieds entre l’extrémité sud et la partie nord du site, ce qui rendait la création d’une surface plane difficile.
Le changement d’élévation nécessitait la construction de sept murs segmentaires de hauteurs variables sur le site, avec la nécessité de concevoir deux rampes d’accès pour véhicules à chaque extrémité. Pour ajouter au défi : la construction devait être complétée en moins de 90 jours pour respecter le calendrier de l’inauguration.
Les blocs Belgard Diamond Pro HD (8"x18"x12 ») ont été choisis pour les murs segmentaires parce qu’ils peuvent être installés rapidement, offrent l’esthétique nécessaire et offrent la durabilité nécessaire pour résister aux hivers rigoureux du Minnesota. Diamond Pro est approuvé par le Département des Transports du Minnesota pour sa meilleure résistance à la dégradation par gel et dégel.
La solution
Résoudre pour le style, la fonction et la durabilité
La quantité massive de terre déplacée pendant la pose du bloc nécessitait des matériaux performants. « Les murs en terre stabilisée mécaniquement (MSE) construits pour Costco sont composés de couches alternées de remblai granulaire compacté fixées à la face murale Diamond Pro », explique Joseph Kowalski, ingénieur de projet.
Les murs MSE ont été remblais avec des couches alternées de 8 à 16 pouces de sable et de gravier et un renforcement de la géogrille Mirafi®. Les géogrilles sont étendues jusqu’à près de la face des blocs Belgard Diamond Pro HD. Le rebord descendant à l’arrière du Diamond Pro offre aussi un mécanisme supplémentaire pour connecter facilement la géogrille au bloc », a déclaré Craig Vardy, directeur de la construction chez Structures, Inc., l’entreprise responsable de la construction des murs MSE. « C’est une des raisons pour lesquelles on aime travailler avec le bloc Diamond Pro. »
Vardy a noté que la texture naturelle et les couleurs en tons de terre se fondent facilement dans n’importe quel environnement tout en offrant la stabilité nécessaire. « Tout tourne autour de l’usine, de la façon dont ils produisent l’apparence et l’esthétique, et la nécessité de s’assurer que le bloc soit produit de façon constante », a-t-il dit. « L’usine Belgard a fait un excellent travail pour s’assurer que ça correspondait. » Kowalski a reconnu que la conception et la facilité du bloc Belgard Diamond Pro faisaient gagner beaucoup de temps pour ce travail. « Ils sont idéaux pour des applications commerciales exigeantes comme celle-ci », a-t-il ajouté. Notant que les noyaux du bloc étaient remplis d’une pierre angulaire. Le poids combiné des blocs et des pierres qui poussent à travers certaines ouvertures de la géogrille maintient le matériau fermement en place. »

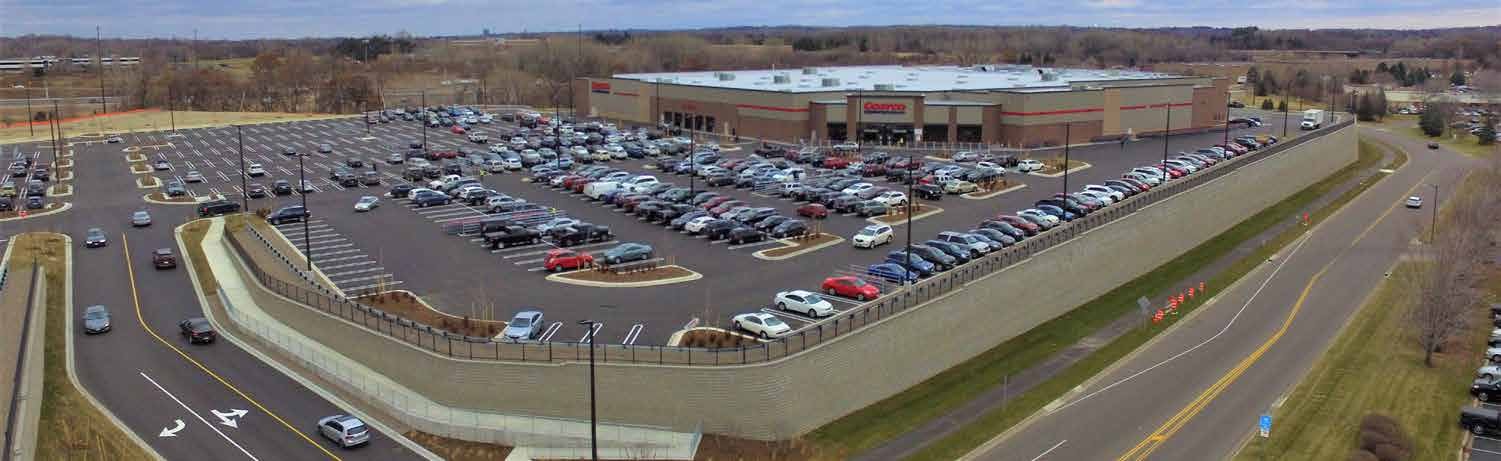

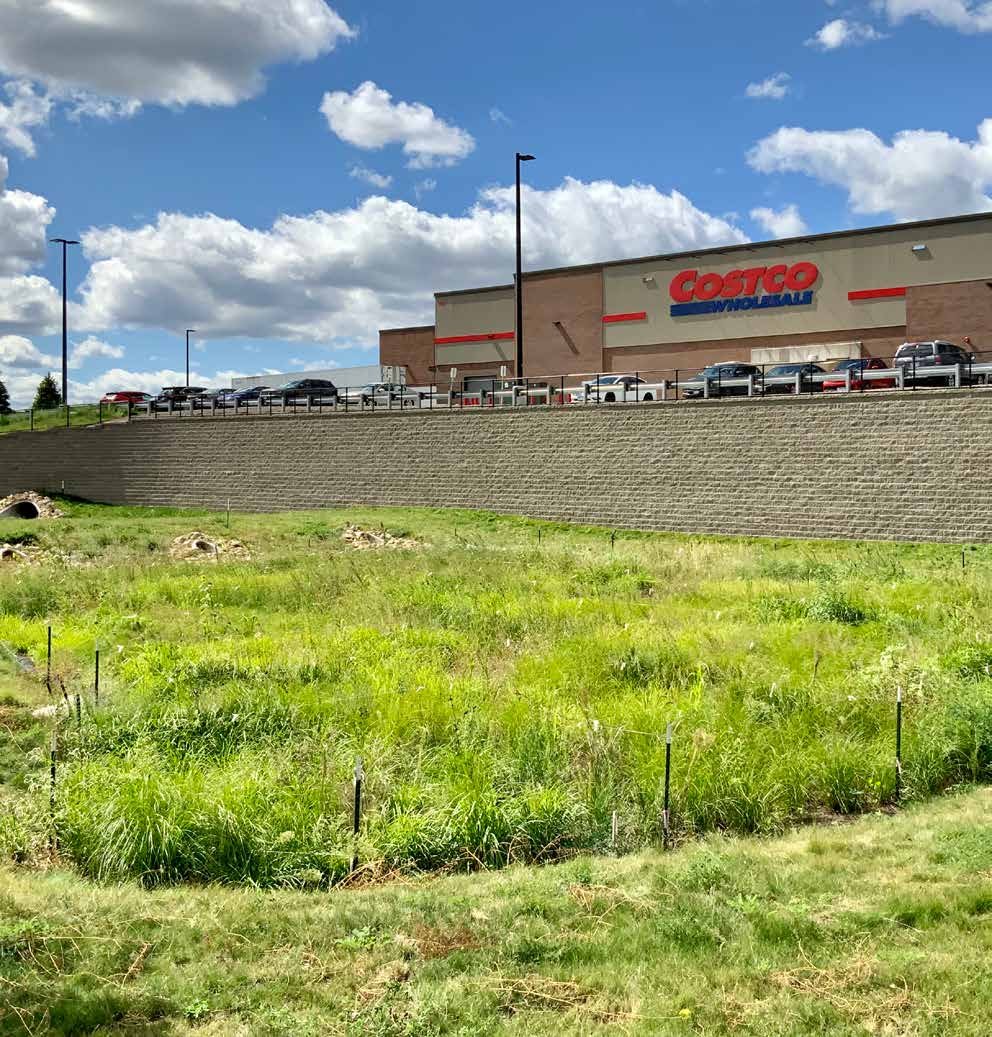

L’un des deux plus grands murs de la propriété mesure 1 350 pieds de long et environ 30 pieds de haut. Le mur a été conçu pour supporter la charge réelle de gros semi-remorques et de camions de pompiers. Le plus grand mur sur le site mesurait 32 pieds de haut, mais beaucoup moins long que l’autre. Il conserve la terre et soutient le coin arrière, nord-est de l’entrepôt. Il existe trois types différents de géogrilles Mirafi dans cette section (5XT, 8XT et 10XT), et les grilles mesurent 33 pieds de long là où le bâtiment s’approche le plus du mur.
« Ce n’est pas si courant d’avoir des murs aussi hauts. » Nous n’avions cependant aucune préoccupation structurelle, car nous travaillions avec un bon matériau et conformément à la méthodologie de conception des murs de la Federal Highway Administration; cela aboutit à une structure résiliente et conservatrice. »
– Joseph Kowalski, P.E. Architecte Structures a commencé la construction des murs en avril 2019, posant 1 000 pieds carrés de blocs par jour, dans un effort chorégraphié pour respecter le délai serré.
Produits en vedette
Le résultat
Une impression durable :
La transformation finale
Costco a ouvert ses nouvelles installations le vendredi 15 novembre, juste à temps pour les achats des Fêtes. « Construire sur un site comme celui-ci avec des murs de soutènement coulés sur place aurait été coûteux et de nombreux promoteurs ne l’auraient pas tenté », a noté Kowalski. « La technologie de ce type de murs est devenue plus avancée et les ingénieurs sont plus conscients de ce qu’on peut faire avec les sols renforcés. »
Pour de futurs projets de murs segmentaires de cette ampleur, Kowalski et Vardy ont tous deux déclaré avoir confiance en les blocs Diamond Pro HD pour livrer le projet à temps, avec durabilité et esthétique – même dans les climats les plus rigoureux.
